Сетевой фильтр, сделанный автором в лучших дизайнерских традициях "для себя". По естественным причинам проект не реализован, и, конечно, еще сыроват для производства. Интересен сам ход мысли. Представляем слово автору - Василию Баторику из Киева.

Идея появилась, когда у меня в очередной раз отключился сетевой фильтр. Вставил адаптер питания, тот нажал на торчащую кнопку, и все оборудование потухло. Также меня не устраивали хаотичные провода, нехватка гнезд, вольные прогулки удлинителя по столу.

Ключевые особенности проекта:

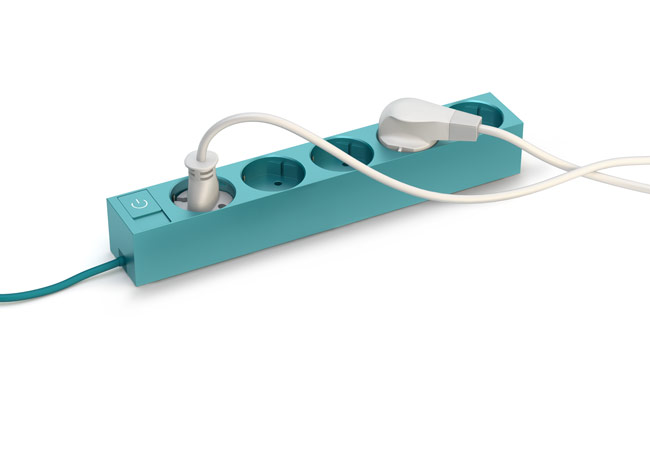

1. Плоский выключатель. Частой проблемой становиться торчащая кнопка выключателя-предохранителя, рядом с гнездом, которая так и норовит отключиться, только задень ее пальцем или блоком питания. Выключатель в виде "ползунка" предотвращает случайное выключение.
2. Прорезиненная основание. Обычно у фильтров пластиковый корпус, который произвольно и громко скользит по столу или другим твердым поверхностям.
3. Дополнительные гнезда по бокам для обычных, "тонких" вилок.

Сама идея созревала больше года. Делал постепенно, время от времени на протяжении трех лет; вначале 2 десятка скетчей, габаритный чертеж, 3D модель. Пришлось разобраться во всем - как будет работать кнопка, из каких частей будет состоять, как собираться.

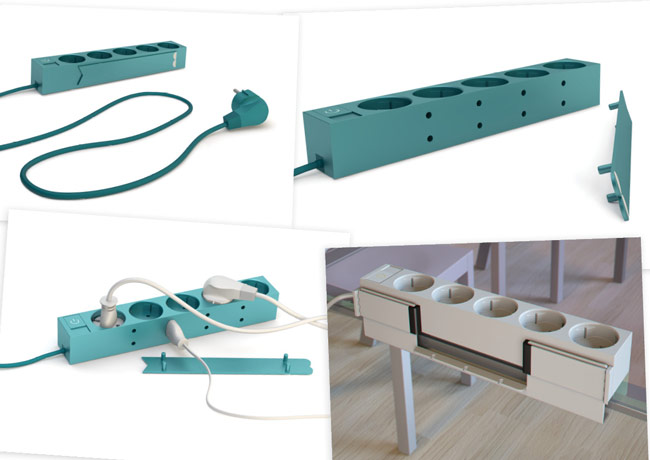

Здесь - варианты с боковыми гнездами типа CEE 7/16 (на обычные, "тонкие"вилки). На последнем рендере - фильтр с зажимами для крепления к столу и карнизом для крепления вынутого штепселя. Вынимаемая сбоку заглушка служит защитой от детей.

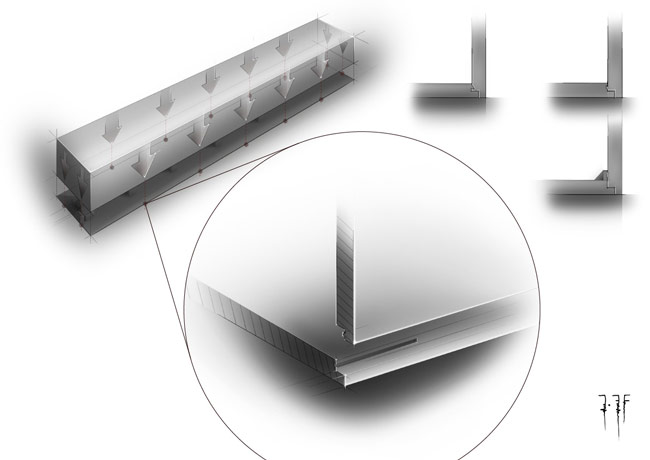

Дизайн корпуса делал с расчетом на быструю сборку, для соединения основания с крышкой их нужно просто защёлкнуть.

Начал просматривать принципы работы предохранителей и наткнулся на биметаллическую пластину. Ее функция - защищать от нагрузки. Превышение силы тока приводит к нагреву пластины, из-за чего она деформируется и разрывает контакт, одновремено пружина отводит в сторону кнопку.

Об авторе проекта:

Василий Баторик, 23 года, закончил Институт Рекламы в Киеве, по специальности "промышленный дизайн". Помимо предметного, люблю графический дизайн, шрифты. Также около 5 лет снимаю. Живу в Киеве.
